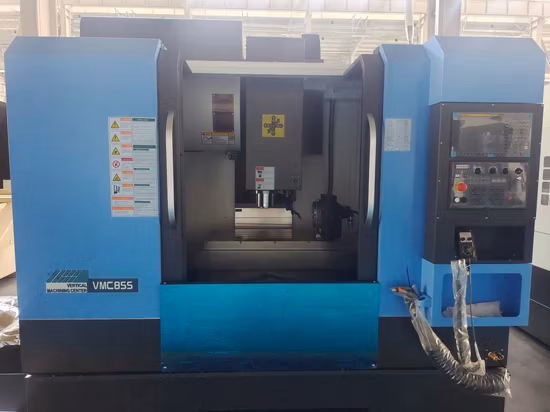

Fresado CNC vertical, corte, perforación y grabado, centro de mecanizado vertical, máquina CNC Vmc850

Overview

Información básica.

N º de Modelo.	VMC850
Certificación	CE, ISO 9001
Condición	Nuevo
Especificación	2750× 2300× 2300 mm
Marca comercial	JSC FICOM
Origen	Porcelana
Capacidad de producción	100 sistemas/año

Descripción del Producto

Descripción del Producto

Este producto Centro de mecanizado vertical semicerrado de control directo servo de tres ejes X, Y, Z, guía de bolas lineal de tres ejes, carga de riel guía, amplio alcance, alta precisión, adecuado para cargas pesadas, estructura compacta y tamaño razonable, el husillo Es un servomotor accionado por la correa de distribución. Puede realizar la sujeción de varias piezas como discos, tableros, carcasas, levas y moldes al mismo tiempo. Se puede utilizar para taladrar, fresar, taladrar, expandir, escariar, roscar rígido, etc. La producción de productos en lotes medianos y pequeños puede satisfacer el procesamiento de piezas complejas y de alta precisión. El cuarto eje giratorio puede equiparse para cumplir con los requisitos de procesamiento de piezas especiales.
Sistema de control CNC
El sistema tiene funciones completas y confiables de enclavamiento, protección de seguridad y diagnóstico de fallas y alarma, equipado con interfaz de comunicación de red y estándar RS232, y control y almacenamiento de programas de computadora, puede lograr el procesamiento DNC (según el sistema tiene diferencias).

Fotos detalladas

Parametros del producto

Parámetros técnicos

N º de Modelo.		VMC850
Viajar	eje x	800 mm
	Eje Y	500 mm
	Eje Z	500 mm
	Nariz del husillo a la superficie de la mesa	150-650 mm
	Centro del husillo a la superficie de la columna	550 mm
Mesa de trabajo	Tamaño de la mesa	1000×500mm
	Carga máx.	500 kilos
	Ancho de ranura en T	18
	Cantidad de ranuras en T	5
Huso	Cono del husillo	BT40
	Eje de velocidad	8000 rpm
	Motor de husillo	7,5 kw
Herramienta	Diámetro máximo de la herramienta.	φ80/φ150mm
	Longitud máxima de la herramienta	200 mm
	Peso máximo de la herramienta	8 kilos
movimiento rápido	Avance rápido del eje X,Y	24000 mm
	Avance rápido del eje Z	20000mm
	Alimentación de corte	1-10000 mm/min
Exactitud	Precisión de posición	± 0,01 mm
	Precisión de posicionamiento repetida	± 0,003/300 mm

Motor

Servomotor de CA del eje XYZ (par Nm 151522)
Dispositivo de energía	forma de poder	CA trifásica 380 V ± 10 % 50 Hz ± 10 %
	Capacidad	15KVA
Sistema de refrigeración	Capacidad	200L
	Potencia de la bomba de refrigeración	120W
	Flujo de la bomba de refrigeración	50L/minuto
	cabeza clasificada	10m
Suministro de aire	Usando presión de aire	0,6 MPa
Dimensión y peso	Dimensiones	2750×2300×2300mm
	Peso neto	5200 kilos

Accesorios

No.	Nombre	Especificación o marcado	Cantidad	Observaciones
1	Bloque y perno ajustables	Creado por uno mismo	8 juegos
2	mandril de fresado	BT40	1 juego
3	llave Allen		1 juego

Lista de principales piezas compradas

No.	Nombre	Especificación		Cantidad	Observaciones
1	Unidad de husillo	BT40 (φ150)	Taiwán Yucheng	1 juego	Accesorios estandar
2	Cilindro de cuchilla presurizado	4500	Taiwán	1 juego	Accesorios estandar
3	Revista de discos	BT40-24T	Taiwán Desu	1 juego	Accesorios estandar
4	Husillo de bolas en dirección X	4010/C3	Taiwán HIWIN	1 par	Accesorios estandar
5	Husillo de bolas en dirección Y	4010/C3	Taiwán HIWIN	1 par	Accesorios estandar
6	Husillo de bolas en dirección Z	4010/C3	Taiwán HIWIN	1 par	Accesorios estandar
7	Cojinete de tornillo		NSK	15	Accesorios estandar
8	Acoplamiento		Importar	3	Accesorios estandar
9	Bomba de refrigerante		Doméstico	1	Accesorios estandar
10	Sistema de lubricación	Rui Qing	Doméstico	1 juego	Accesorios estandar
11	Sistema neumático		yadeke	1 juego	Accesorios estandar
12	Riel de revestimiento de rodillos en dirección X	35mm	Taiwán HIWIN	1 par	Accesorios estandar
13	Riel de revestimiento de rodillos en dirección Y	35mm	Taiwán HIWIN	1 par	Accesorios estandar
14	Riel de revestimiento de rodillos en dirección Z	35mm	Taiwán HIWIN	1 par	Accesorios estandar

accesorios estandar

Unidad de husillo 8000 rpm	Sistema de control GSK 218	Golpeteo rígido
Tornillo HIWIN de Taiwán	bloque ajustable	Mueve la vena de la mano
Lubricación automática centralizada con aceite.	Sistema de refrigeración externo y tanque de agua.	Dispositivo sencillo de separación de agua y aceite.
Escudo de chapa de protección total y escudo de riel.	Guía lineal HIWIN de Taiwán	Luces de trabajo tubulares, luces de advertencia
24tools ATC de Taiwán	Servomotor del husillo: velocidad 8000 rpm, potencia 7,5 kW, par 35,8 Nm

Accesorios Opcionales

Sistema: Siemens 808D

Fanuc 0i-mf

Mitsubishi M80
